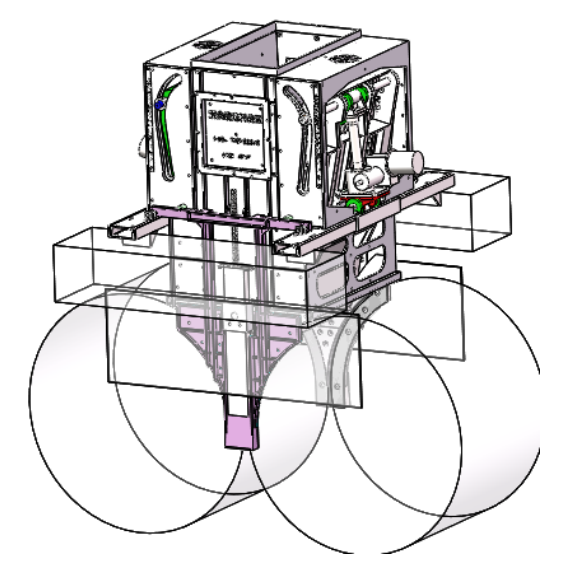

我公司引進開發雙曲線進料裝置(ZL201821646908X)，插板端曲線運行與輥面恒間隙（設計10mm），側擋板鎖料裝置（ZL201922412606.7）掛裝式安裝、楔塊面接觸調節鎖定側間隙（設計0-2mm），增設人形耐磨板嵌入輥端內（本設計38mm）形成凹凸密封，有效解決了輥軸向、周向泄漏，杜絕漏料泄壓，料床穩定，控制循環，平衡輥磨，精準做功，完善輥壓機喂料工藝！機構精巧，結構原理遠優于現主流產品，使用穩定方便，輥面堆焊毋需拆裝，精準調節，可在高產或節能生產模式間探索最佳經濟平衡。

1.新型輥壓機雙曲線進料裝置調節插板受設定曲線限位移動，組合了傳統直線拔插型及旋轉擺動型進料優點，具有以下特點：

（1）升降機帶動調節板沿滑槽移動，改變輥壓機進料管截面積，從而提升輥壓機對物料及產品變化適應能力；高產或節能模式間可控最佳經濟平衡。

（2）輥壓機軸向、周向全無泄壓漏料，料床受限，有效做功提升。

（3）輥周向：調節插板下端沿輥面作圓周曲線恒間隙運動，緊貼輥面無泄漏；傳統翻板或插板式裝置無法保證恒間隙。

（4）輥軸向：人字形側擋板使用組合結構，鋼性凹凸密封防泄漏；動作中微隙泄漏經過擠壓的微量粉料，對側擋板沖刷弱；可解決端面不齊泄漏問題。

（5）側擋板采用上掛裝調節式楔塊面壓緊自鎖緊結構，安裝調節方便壽命長，剛?cè)嵯酀?jì)密封好。傳統側擋板點支撐，受力容易滑移泄漏。

（6）易損部位螺栓固定襯板，可自行加工，維護維修方便經濟。

（7）防塵設計，機構精巧，輥面檢修維護方便。

一般情況下同等原料及產品控制，可提產5-8%，或輥壓效率提升可以節電0.3-0.5kwh/t，投資收回期短，現場困難越多，見效越快。

2.防漏設計：

（1）輥面周向鎖料：

調節板下端沿輥面圓弧動作，間隙設計恒定，杜絕輥面周向漏料泄壓，有助料壓傳遞及料床穩定。

傳統翻板或插板式裝置無法保證恒間隙，漏料嚴重?fù)p害料床。

（2）輥端軸向鎖料：

人字形側擋板使用組合結構，鋼性凹凸密封防泄漏；動作中微隙泄漏經過擠壓的微量粉料，對側擋板沖刷弱，可解決端面不齊泄漏問題。

側擋板采用上掛裝調節式楔塊面壓緊自鎖緊結構，安裝調節方便壽命長，剛?cè)嵯酀?jì)密封好。

傳統側擋板點支撐容易滑移泄漏，容易磨損不便檢修。

3、部分廠家應用

（1）    海門海螺水泥有限公司，輥壓機為G180160,采用雙曲線進料裝置后，系統臺時增加15%左右，電耗下降近3kWh/t。

（2）張家港海螺水泥有限公司，輥壓機為RPV12080,采用雙曲線進料裝置后，系統臺時增加10%左右，電耗下降2kWh/t。

（3）巨野山水水泥有限公司，輥壓機為CLF14065,采用雙曲線進料裝置后，系統臺時增加10%左右，電耗下降2kWh/t。

兩年時間，雙曲線進料裝置客戶及回頭客，拆了五十多臺翻板、插板及多面調進料裝置，技改取得了滿意效果，主要客戶如下:

1、海螺：南通海螺G180160二臺，海門海螺兩批G180160二臺、RPV12080二臺，張家港海螺三批RPV12080四臺，宣城海螺HFCG180160二臺，臨湘海螺RPV170120二臺，象山海螺RPV170120一臺,蕪湖海螺G170120一臺，銅陵海螺G170120一臺，濟寧海螺HGCG160140二臺，強蛟海螺HGCG160140一臺......

2、華潤：華潤鶴慶CLF14080一臺，華潤平南CLF170100一臺，華潤上思CLF170100一臺，華潤武宣HFCG160140一臺，華潤合浦HFCG160140一臺，華潤龍巖HFCG160140一臺......

3、新天山：宜興天山兩批CLF170120一臺、CLF180120一臺，無錫天山RPV2080二臺，布爾津天山CLF180120一臺，中材羅定TRP160140一臺，吉州青原南方HFCG14070一臺，杭州三亞南方HFCG160150兩臺，黃河同力RP140110一臺......

4、山水：棗莊山水JQ14080兩臺、RPV200120一臺，巨野山水CLF14065一臺......

5、其它：金隅詠寧兩批RPV180140、HFCG160140各二臺，龍里紅獅兩批HFCG180160三臺，洛陽中聯兩批CLF170100、CLF200160各一臺，路城卓越兩批CDG170110兩臺、昆鋼滄源CDG15090、東方希望CLF180120、和田青松HFCG180160、山西威頓TRP140140、新疆宜化HFCG180140、靈寶豫西RPV170120……
