江陰海豹水泥廠原有 1 臺 Φ3.2m×13m高產高細 水泥磨和 1 臺 Φ2.4m×13m高產高細礦渣微粉磨,產 品一直供不應求。為擴大產能,滿足市場需求,2007 年 3 月份決定新上一臺 Φ3.2m×13m水泥磨?？紤]到開 路磨生產 42.5 級水泥時, 成品細度要求較細, 磨內停 留時間長, 出磨水泥溫度高, 易影響水泥與混凝土外 加劑的相容性, 決定新磨采用圈流系統生產 42.5 級 水泥, 原開路磨生產 32.5 級水泥。經過多方考察論 證, 最終磨內隔倉板采用 KM提升式雙層篩分隔倉 板, 選粉機采用 K1500- C成品專用選粉機。

1 KM提升式雙層篩分隔倉板的技術特點

普通雙層篩分隔倉板在高產高細磨中應用技術 日臻成熟, 它能有效阻擋粗顆粒進入細磨倉, 其后道 篦板( 盲板或半盲板) 為細磨倉小研磨體的使用提供 了良好的條件, 因而能使物料最大限度地獲得粉磨能 量, 提高粉磨效率, 較明顯地降低成品細度, 提高產 量?；谄胀p層篩分隔倉板在開路粉磨中的成功應 用, 不少廠家將其直接應用到閉路磨中, 但都沒能獲 得成功, 甚至產量下降。其原因我們分析認為普通雙 層篩分隔倉板的過料能力不能滿足閉路磨的過料能 力要求, 且其通風阻力較大, 降低了磨內物料流速, 因 而不能適應閉路粉磨。

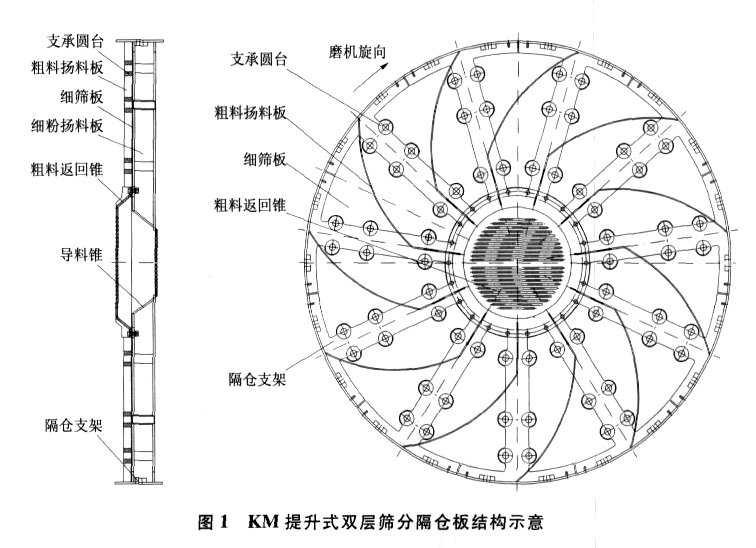

針對閉路粉磨的特點, 我們開發了能適合閉路粉 磨使用的 KM提升式雙層篩分隔倉板, 在閉路粉磨系 統中得到了很好的應用。其結構示意見圖 1( 不含前 后篦板) :

1) 隔倉板和細篩板之間加設支承圓臺, 使其之間 形成一空腔。篦板后有空腔, 物料進入篦板篦縫后則 迅速滑入空腔, 加快了物料通過篦板的速度。同時改 變了以往細篩板緊貼篦板,細篩板相當一部分篩縫面 積被篦板的篦筋擋住,過料能力低的弊端。

2) 隔倉板和細篩板之間的空腔內設置粗料揚料 板。進入空腔間的物料小于篩縫的部分在堆積壓力和 磨尾負壓抽吸作用下通過篩板, 繼而進入后倉研磨。 部分大于篩縫的粗料則在揚料板和磨機回轉動力的 帶動下提升至高處后, 在重力作用下迅速下滑, 經粗 料返回錐返回前倉繼續粉磨。粗料揚料板的設置使粗 料能及時返回前倉, 改變以往粗料僅靠磨機回轉提升, 提升力小, 不能及時返回滯留在細篩板處, 減少了 細篩板過料面積, 影響過料能力的弊端。

3) 后倉篦板改盲板為設有小篦孔且通孔率較高 的篦板, 減小通風阻力。后倉篦板篦縫寬度為 6mm,采 用倒喇叭形狀, 避免后倉中小研磨體進入堵塞篦孔。 篦板通孔率為 10%, 通孔率的提高, 減小了通風阻力, 加大了細篩板處的抽吸力, 從而加強了細篩板的篩分 效率, 使其過料能力大大提高。

4) 揚料板的設置加大了隔倉板的過料能力。不僅 空腔間設有粗料揚料板, 而且細篩板后還設有細料揚 料板, 細料通過細篩板后也經揚料板提升再經細粉導 料錐進入后倉研磨。這樣使得物料通過不受相鄰兩個 粉磨倉料面高度的限制, 甚至前倉粉磨倉的料面高度 低于后倉時仍然可以通過物料, 具有強制物料流通的 功能。

2 應用情況

KM 提升式雙層隔倉板的上述特點, 完全能適合 閉路粉磨的需要。針對江陰海豹水泥廠磨前無破碎設 備, 物料粒度大的特點, 我們通過合理劃分倉長、設置 篦縫和篩縫寬度, 使其較好地發揮了粉磨效率, 磨機 產量達 65～68t/h,系統電耗 31～32kWh/t。

2.1 倉長劃分及研磨體級配

設定一倉倉長 4.75m, 二倉倉長 7.75m, 研磨體級 配見表 1。

2.2 應用效果

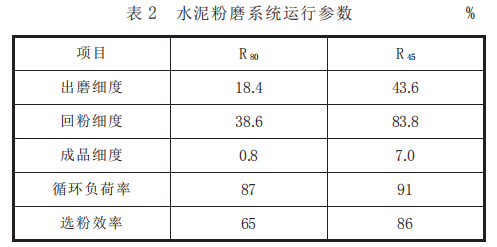

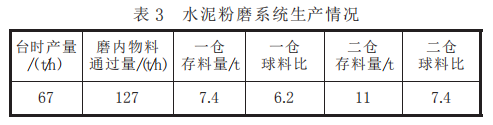

KM 提升式雙層隔倉板具有強制物料流通的功 能, 能夠控制前后粉磨倉保持適宜的料球比, 降低粗 磨倉的料球比, 使得粗磨倉研磨體的沖擊力可以得到 很好的發揮, 提高粉磨效率。磨機正常運行后, 我們對 循環負荷、磨內球料比和生產情況進行了測量和計 算, 結果見表 2 和表 3。

正常運行時緊急停磨, 同時停止喂料和磨機、選 粉機回料后, 打開磨門進行測量。一倉球面露出料面 30mm, 二倉段埋在料面下 25mm, 二倉料面高于一倉 料面 60mm。可見磨內球料比合適, 因而粉磨效率高, 出磨細粉含量高( 45μm 以下量約為 72t/h) , 產量高, 電耗低。

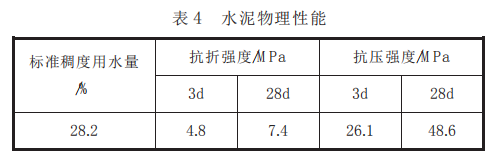

磨內存料量較少, 磨內流速快, 物料在磨內停留 時間短, 溫升小。出磨物料溫度為 85～90℃, 再經 K 型 選粉機選粉后, 由于 K 型選粉機有凈氣降溫功能, 成 品溫度僅為 75℃ 左右。而該廠原高產高細磨生產 42.5 級水泥時, 水泥溫度達 110～120℃, 影響了水泥 與混凝土外加劑的相容性。該廠生產的 42.5R 級水泥 混合材摻量可達 20%以上。物理性能見表 4。

3 結論

KM 提升式雙層隔倉板不僅能有效阻擋粗顆粒 進入細磨倉, 而且具有強制物料流通的功能, 能夠降 低粗磨倉的球料比, 控制前后倉保持適宜的球料比, 提高磨機粉磨效率。其物料通過能力大, 完全適合閉 路粉磨的需要, 結合高效 K 型選粉機的使用, 可以有 效降低粉磨電耗, 提高產品性能。
