徐州 CY 水泥廠 2 號生產線水泥粉磨為擠壓聯 合粉磨系統, 配有 G120-50 輥壓機、SF600 打散分級 機、Φ3.2m×13m 球磨機和 O-Sepa2000 選粉機。

1 出現問題

自 2007 年 3 月份正式投產以后, 生產 P·C32.5 水泥時產量一直保持在 100～102t/h,成品細度 0.08mm 篩余為 0.8%～1.2%,比表面積為 370～380m2 /kg。 但從 2009 年 4 月份后，出現成品細度變粗，比表面積減小 現象。 將選粉機主軸轉速從 165r/min 提高到 175r/min 后，成品細度降為 0.08mm 篩 余 0.8%～1.2%，但 比 表 面積只有 350～360m2 /kg,水泥強度略有下降，同時產 量也下降為 95～98t/h。

2 分析問題

對輥壓機的入料和磨機出料進行分析，和以前運 行時數據幾乎無變化。 對磨內球段級配進行了調整， 情況仍沒有得到改善。 但在調整中發現，出磨水泥細 度與成品細度的相關性較明顯。 在產量為 93t/h，出磨 水泥細度 R0.08=10%～12%時， 在選粉機轉速 165r/min 時，成品比表面積可達 380m2 /kg。 但此時磨內球料比 偏大，磨機電流高。增加磨機喂料量后，出磨水泥細度 變粗，成品比表面積急速下降。 從 O-Sepa 選粉機工 作原理分析，其切割粒徑只和選粉機的風量和轉速有 關。 從長期的選粉機調試工作經驗來看，成品比表面 積與出磨水泥細度有關系，但變化不會太明顯。 結合 文獻[1]，我們分析問題可能出在選粉機的密封上，有 部分料短路進入成品。 當出磨水泥細度粗時，短路進 入的粗粒量多，對成品的影響大；當出磨水泥細度細 時，短路進入的粗粒量少，對成品的影響小。檢查選粉 機迷宮密封時，發現其間隙由于磨損，已超出設計要 求的 8mm±2mm，軸向尺寸已達 18～20mm，徑向尺寸 已達 13～15mm。

3 處理措施

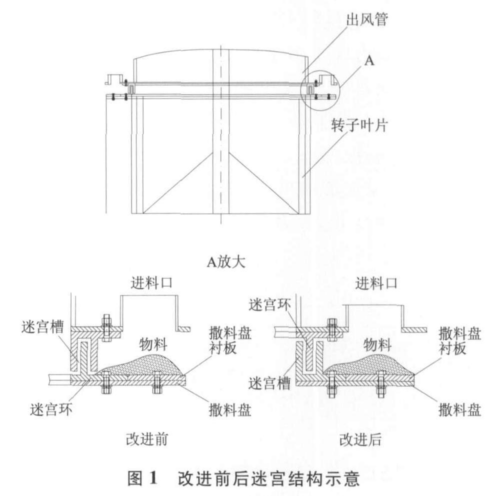

選粉機的原迷宮密封結構見圖 1。當物料進入撒 料盤后，在堆積作用力和負壓抽吸力下極易進入迷宮 環槽內。 我們對結構進行了改進， 改進后其結構見 圖 1。 此結構將迷宮槽安裝在撒料盤上，由于槽邊深 度為 70mm，正常物料堆積不可能超過此高度，無法 進入槽內，因而不易短路進入成品中。 新的迷宮結構 用耐磨鋼板焊接制作,安裝后間隙控制在 6～8mm。

4 改后效果

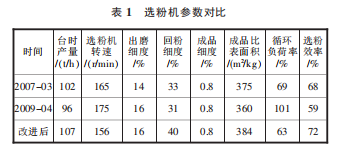

改進后，成品細度比剛投產時更容易控制，同時 選粉效率提高，系統產量也上升到 105～108t/h。 改進 前后選粉機參數對比見表 1。
