O-Sepa選粉機進風管道布置不合理的改進

您的當前位置: 首 頁 >> 新聞中心 >> 最新資訊

O-Sepa選粉機進風管道布置不合理的改進

發布日期:2020-08-01 作者:徐懷洲 點擊:

通常磨機通風和其他設備的收塵用風會接入選粉機的一、二、三次風口,這些含塵氣流增加了選粉機的喂料濃度,對其分選效率造成了一定影響。同時,由于設計或安裝時管道布置不合理,使得選粉機風道中(導風葉片和渦殼之間)易積灰,造成了選粉空間縮小,風力場達不到均勻穩定的狀態,對選粉機的性能影響更大。筆者從事多年的選粉機調試工作,解決了幾種管道布置不合理引起的積灰問題。風口處面積需要

1 一次風道內的積灰

例1:最常見的傳統工藝為磨尾拔風管接入選粉 機一次風口,在拔風管道上設有補風閥,以調節磨內 用風量(見圖1)。但此種布置岀現的問題是:在一次 風道從進口處的喇叭口開始一直到二次風口風道內 均存在積灰,積灰高度可達500mm甚至更高。

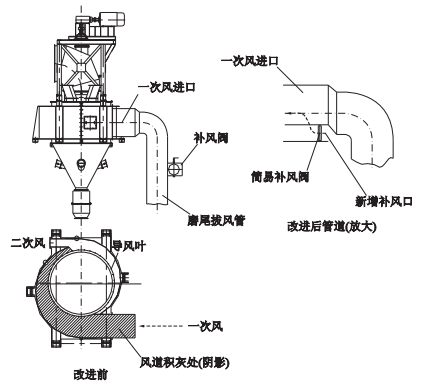

1 一次風道內積灰改進前后對比

解決方法:可在進風喇叭口下方擴大處增加1個 補風口(見圖1),將原拔風管中補風口關閉。新增補 風口大小要進行設計計算。計算原則為風量平衡原 則,即選粉機一次風道中總進風量保持不變,拔風管 道中的風量為磨機所需風量,余下為新增的補風口處 補充風量。設計風速按拔風管道中為16~18m/s,新增 補風口處為20~23m/s計算。

例如0-Sepa3000選粉機用于中3.8mxl3m聯合 粉磨系統中時,磨內通風需50000m7h左右,而選粉 機一次風需 3000x60x67.5%=121 500m7h (一次風占 總用風量67.5% )o此時新增補風口需風量約為 70000m7ho 一次風 口進風面積為 1.7x1.l = 1.87m% 補 風口處面積需要0.92m%高度可設為840mm左右。補風口處需設簡易調風閥,同時也在拔風管道中增設調風閥。運行中根據磨尾拔風管壓力、磨內物料流速等實際情況對調風閥進行適當調節。

例2:還有一種磨尾拔風管直接入選粉機一次風口下方的布置形式,補風口在一次風口上方。這種布置形式也會在一次風道內產生積灰。

解決方法:在拔風管道前方一次風口處下部兩側面開矩形口,接兩矩形管道。將原補風口關閉,使磨尾拔風管的風從上部進入選粉機。矩形口的大小同樣按風量平衡原則進行設計計算。為減少磨尾拔風管到矩形口處的積灰,可在此加焊一個斜擋板。改進前后矩形口布置形式見圖2。

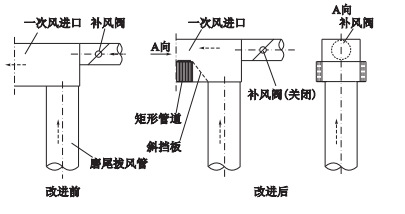

2矩形口處積灰的改進


2二次風道的積灰

其他還有在二次風管中接入其他收塵設備的布置形式,如提升機或輸送帶的散點揚塵等,由于接入位置不合理(如將接口位于下半部),會引起二次風道積灰。

       解決方法:只需將其改在上半部即可,同樣要注意管道面積計算。

3結束語

風道設計必須要科學合理,特別注意含塵氣流對流場的影響。風道內流速的設計要考慮壓力的變化。 新工藝設計時已采用選粉機用風全部為凈空氣接入, 不但可有效防止風道積灰問題,更大幅度地降低了成品水泥溫度。
