我公司兩條5 000t/d生產線聯合粉磨水泥系統 所配套的5臺輻壓機,循環提升機均釆用NSE1100 斗式提升機。自2010年8月份投產以來,在不到一年 的時間里,5臺提升機下鏈輪相繼岀現軸承座脫落、 密封板損壞的現象。更為嚴重的是下鏈輪輪齒卡料斗,造成提升機正常運轉中被卡住。雖經定期維修,但是,此隱患還是無法得到有效控制,嚴重影響了輻壓 機系統的正常運行。
1問題分析

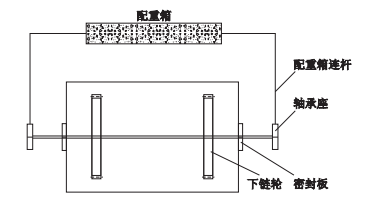

改造前提升機下鏈輪結構見圖1。
圖1改造前提升機下鏈輪結構
輻壓機循環物料量大,達1 OOOt/h,加上循環物料 中細粉含量多,極易造成輻壓機沖料至提升機下鏈 輪,造成下鏈輪及兩側的密封板上下活動頻繁,降低 了兩側密封板的密封效果。有時大量的物料溢出,長 時間造成下鏈輪兩側軸承骨架油封的損壞,粉料進入 軸承內部,造成軸承損壞,軸承座脫落,下鏈輪失去平 衡,以致于發生鏈條掉道、輪齒卡住料斗的現象。
經過技術人員分析主要原因,該提升機下鏈輪結 構不適合提升輻壓機系統的循環物料,需要從提升機 下鏈輪結構上給予改造。
2改造措施及效果

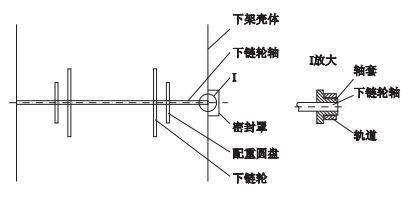

改造后提升機下鏈輪結構見圖2。
圖2改造后提升機下鏈輪結構
保留提升機原下架殼體,將下鏈輪改為不帶齒的 圓盤形狀,兩端的軸承改為軸套(40Cr),連桿和配重 改為兩個圓盤形狀體,分別安裝在下鏈輪兩側軸上, 起到平衡張緊作用。下架體兩側密封板改為材質為 25Mn的方鋼,對應安裝在軸套兩側,作為下鏈輪上下 活動的軌道。改造后的下鏈輪結構全部密封在提升機 下架殼體內,避免下鏈輪因物料的沖擊上下活動,造 成密封板損壞,物料溢出。
自2012年1月5臺提升機全部改造完成后,此故障消失,保障了輻壓機系統的連續運轉。
