FZ- 3 型復合助磨劑在礦渣微細粉生產(chǎn)中的應用

您的當前位置：首頁 >> 新聞中心 >> 最新資訊

FZ- 3 型復合助磨劑在礦渣微細粉生產(chǎn)中的應用

發(fā)布日期：2020-08-01 作者：劉桂芳, 賈海東, 孟憲東, 劉子民 , 鄭愛忠點擊：

礦渣微粉具有很高的水化活性,目前已經(jīng)作為一種礦物摻加料廣泛應用到水泥和混凝土中。我們就助磨劑對礦渣粉磨的作用機理進行了試驗研究, 選用和配制了 FZ- 3 型礦渣助磨劑, 通過在部分企業(yè)推廣應用, 提高了礦渣粉的質(zhì)量, 降低了生產(chǎn)成本, 達到了提質(zhì)、降耗、增效的目的。

1試驗企業(yè)及材料

試驗企業(yè): 河北省唐山華宇水泥廠。試驗設備: 球磨機: Φ2.4m×13m;

隔膜液體投加泵:ALLDOS 型(美國產(chǎn))。試驗材料: FZ- 3 型助磨劑主要由木質(zhì)素、有機鹽類物質(zhì)與多元醇胺類有機物等經(jīng)化學反應復合而成。

?；郀t礦渣來自于唐山鋼鐵集團公司第二煉鐵廠, 其主要化學成分見表 1。

表 1 粒化高爐礦渣的主要成分 %


2小磨試驗

1.1 助磨劑最佳摻量的確定

選用 Φ500mm×500mm 標準試驗小磨, 取有代表性的?；郀t礦渣樣品約 30kg, 混勻縮分為 5 等份, 從每份中稱取 5kg 分別摻入不同摻量的 FZ- 3 型助磨劑,粉磨至相同的時間( 40min) 后,測定礦渣粉的理化性能, 結(jié)果見表2。

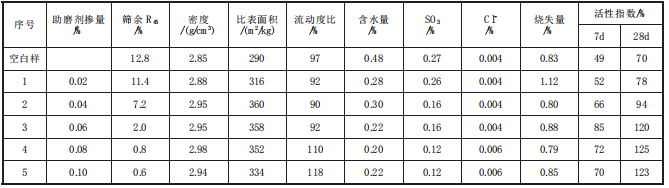

表 2 助磨劑不同摻量下的礦渣粉理化性能


從表2可以看出,摻加FZ-3型復合助磨劑的礦渣粉SO3、Cl和燒失量等化學指標均符合G B/118046國家標準要求,不同摻量的助磨劑對礦渣均有一定的助磨作用。當摻量為0.06%時，礦渣粉的活性指數(shù)達到了S95 級別要求，而且篩余、比表面積和活性指數(shù)出現(xiàn)跨越式提高,若此時再加大助磨劑摻加量,各項指標變化平緩，甚至出現(xiàn)了流動度突然增大、比表面積和7d活性指數(shù)呈變小的趨勢。經(jīng)過分析,我們認為FZ-3型復合助磨劑含有大量的表面活性物質(zhì)，摻量過大,可使礦渣粉顆粒過細,表面能降低,流動性增強。在測定比表面積時,礦渣粉顆粒對空氣的阻力減弱，致使測定結(jié)果偏低;在測定活性指數(shù)時,試體水化前期，礦渣粉顆粒保水性較差,容易泌水,水化性能減弱,早期強度降低,試體水化后期,隨著早期水化反應的不斷進行,大量的礦渣粉顆粒的硅酸鹽礦物逐漸完全參與礦渣粉-水泥系”的水化反應,礦渣微粉填充。

3結(jié)論

1) 閉路粉磨較開路粉磨能大幅度降低出磨水泥溫度, 長徑比較大的磨機應優(yōu)先選用閉路粉磨工藝。

2)K 型成品專用選粉機的凈氣降溫除塵技術(shù)能較顯著地降低水泥溫度。

3) 輸送設備的降溫功能可作為工藝設計中有效措施之一。
