新型不堵塞篦板在球磨機提產改造中的應用

您的當前位置: 首 頁 >> 新聞中心 >> 最新資訊

新型不堵塞篦板在球磨機提產改造中的應用

發布日期:2020-08-01 作者:徐懷洲,王富 點擊:

  華新(恩平)水泥有限公司水泥粉磨系統為 $1800mmxl 200mm 輻壓機+V4000+VSR4000 動態選粉機與中4.2mxl3m(開流)球磨機組成聯合粉磨工藝 系統,生產P-O42.5R水泥時,磨機臺時產量為180- 190t/h左右。由于磨機內部結構存在缺陷,物料水分 略大時,隔倉板過料能力差,磨頭易返料;水分正常時,二倉易飽磨,出磨水泥比表面積偏高,導致需水量偏高,故于2016年初對磨機進行改造。

  1磨機內部結構分析

  磨機隔倉板使用的是雙層篩分隔倉板,其篩縫寬度為2mm。雙層隔倉板的二倉面篦板篦縫寬度為 6mm,篦縫形式為喇叭口,運行后由于磨機二倉采用 小規格鋼段,并且有少量碎段,易堵塞篦縫,嚴重時篦 縫幾乎全被堵塞,隔倉板通風僅靠中心圓處,造成一 倉面篦板處通風負壓極小,一倉物料不易通過篦縫進人隔倉板內,隔倉板的過料能力差,造成一倉內存料量多,球料比小,粉磨效率差,磨頭易返料,磨機通風阻力大,磨頭負壓小。同時,由于篩分板篩縫寬度小, 當物料水分略大時,篩縫極易糊住,造成過料能力下降。磨尾出料篦板篦縫寬度也為6mm,篦縫形式為喇叭口,中圈為盲板,同樣,出料篦板篦縫也被小段堵塞嚴重。由于出料篦板篦縫堵塞嚴重,同時本身出料篦板總通孔率低,二倉內物料更不易及時出磨,也會造成二倉內球料比小,粉磨效率差。同時由于出料部分為盲板,磨機內截面通風均勻性差,局部風速高,也降低了粉磨效率。磨機隔倉板和出料篦板情況見圖1。、

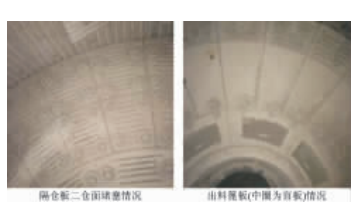

  圖1改造前磨內隔倉板和出料篦板情況

  2改造技術方案

  2.1改造的理論技術依據

  磨機隔倉板和出料篦板的過料能力計長&式為: 磨機有效斷面積X總填充率X通孔率X排將斜度X排料速度X時間。排料速度主要和物料性質及粉磨工藝有關,當物料性質和粉磨工藝不改變時,排料速度基本一定。因此,同規格的磨機過料能力主要取決于篦板通孔率,不同的粉磨工況需要不同的通孔率來相適 應,物料易磨性好,磨機產量高,需要較高的通孔率; 物料易磨性差,成品比表面積要求高,磨機產量低些 ,則需要較低的通孔率才能適應。當通孔率確定不變后,如果磨機通過量大,則通過提高磨內 球(段)和料的總填充率來達到增加通過量的目的,但 磨機球(段)的填充率是有限的,只有通過增加存料量 來達到總填充率增加,此時磨內球料比變小,粉磨效率下降。因此要保證磨機較高的粉磨效率,篦板的通孔率是重要的設計參數,有較適應的通孔率,磨機粉磨效率才能有保證。

  2.2新型篦板的技術特點

  通常磨機隔倉板和出料篦板為鑄造件,由于鑄造工藝的限制,篦板厚度需要45~60mm,篦縫寬度大于 6mm。而磨內使用鋼段時,相當多的鋼段尺寸小于 6mm,小于6mm的部分極易卡進篦縫內,將篦縫堵 塞。由于篦板厚度相對較厚,堵塞的鋼段不易清理,同時細粉物料也容易在運行時糊堵,降低了通風過料能 力。新型不堵塞篦板采用篩板沖孔工藝,篩縫寬度為 4mm,篩板厚度也為4mm,由于篩縫寬度小,只有少量鋼段尺寸小于4mm,因此進人篩縫的部分極少,在磨機運轉過程中,極易被未進人篩縫的其他鋼段沖刷出來,細粉物料也不易糊堵,因而不會堵篩板,篩板的通孔率能保持不變。使用不堵塞篦板后,篩縫不易堵塞, 磨內通風良好,通風阻力降低,粉磨效率提高。

  3改造方案

  將隔倉板的二倉面篦板全部改為不堵塞篦板,并將隔倉板中篩分板篩縫寬度改為4mm。改造后,將加大一倉面篦板處的通風負壓,一倉物料能通過篦板篦縫及時進入二倉,篩分板安裝也不影響過料能力。此系統為V型選粉機聯合粉磨系統,入磨物料最大粒度小于1mm,篩分作用已不需要,但篩分板可起到篦板損壞時阻擋球段混倉作用,因此保留篩分板,將篩分板篩縫寬度改為4mm,確保不糊料。采用不堵塞篦板 后隔倉板情況見圖2。


圖2改造后的二倉面隔倉板

  將出料篦板全部改為不堵塞篦板,拆除原有的篦板和中心圓,改為不堵塞篦板,不堵塞篦板全截面通風,設計合理的篩孔通孔率,確保過料能力達230t/h 以上。對磨機的出料支架適當修整,確保出料篦板的使用可靠性,同時新增加出料中心圓和出料錐。

  4改造后效果

  2016年初進行改造,改造后,停用助磨劑,磨機 通風良好,磨機產量大幅提高。改造前后生產情況對比見表1。

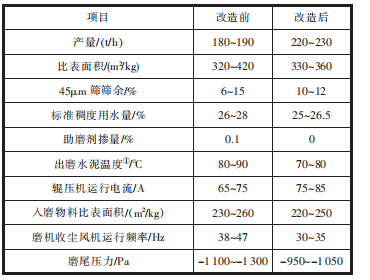

  表1改造前后粉磨系統生產情況


  注:①出磨水泥溫度為與2015年2~4月同期對比。

  求高的機加工表面,都應做好設備的局部防護。


35托輪軸出現局部銹蝕

    5包裝標識

  5.1包裝標識的分類

  出口設備包裝件上標識大致分為3類:

  1)運輸標識:暖頭、箱單等。

  2)起吊標識(指示性):重心、起吊位置。

  3)防護性標識(警告性):怕壓、朝上、防雨、易碎等。

  5.2包裝標識的常見問題

  5.2.1唆頭固定不牢固

  暖頭是唯一判斷(識別)包裝件歸屬性的標志,必須確保固定可靠,還要便于識別。常規方法是將暖頭噴刷到箱體上,也可以做成標牌四角固定在包裝件 上。有些工廠圖省事,用A4紙打印暖頭,套個塑料袋 后貼到包裝件上,運輸過程中極易丟失。

  5.2.2標識缺失

  一些工廠不重視標識的噴涂,如不按要求噴吊標識涂蹣或只噴涂一面,應至少噴兩面)。又如,實木箱沒有噴涂熏蒸標識(不要求熏蒸時除外)等。

5.2.3廢頭上標明重量(體積)與實際不符

  有些工廠在暖頭上標注重量是按圖紙理論重量寫的,與實際偏差較大。暖頭上包裝件體積只是粗略估計的,沒有實際測量,致使設備通關受到嚴重影響。

6結束語

  出口項目中設備的包裝和損壞問題是比較普遍的。產生的主要原因之一是設備供應商不重視包裝工作。作為工程項目的總承包商,了解和掌握設備包裝經常出現的問題,采取有效對策并加強對設備供應商監管是非常必要的。當然,選擇合格設備的供應商(承運商),在設備訂貨合同中提出明確和具體的包裝要求(包裝方案),并嚴格審查包裝實施方案,做好事前控制也是必不可少的。
