連云港中聯水泥有限公司水泥粉磨系統有三條輥壓機聯合粉磨(打散分級機)生產線,其中兩條為圈流工藝,一條為開流工藝。因輥壓機規格為φ1400×800,相對較小,且采用的是打散分級機,加之圈流工藝的磨機內部隔倉板和出料篦板結構缺陷,系統臺時生產P.O42.5水泥時只有105t/h左右,工序電耗高達36kWh/t,和同類配置相比,系統臺時較低,工序電耗較高。為了進一步降低工序電耗,采用新的磨內結構進行技術改造。
一、 原磨內結構的缺陷分析

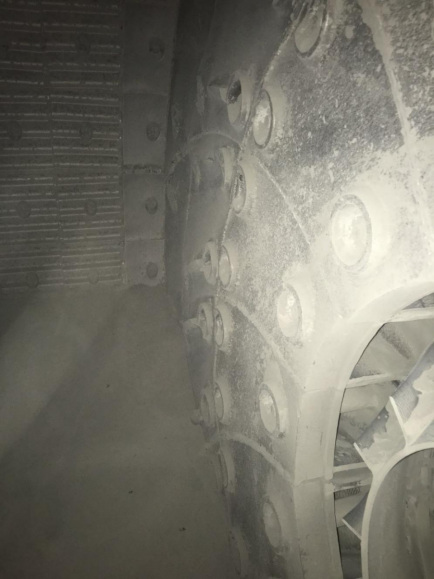

(1)隔倉板過料能力小,通風均勻性差,通風阻力大。隔倉板為雙層篩分隔倉板,由于篦板設計中一倉面僅有近中心圓處一圈篦板有篦孔,總開孔率僅為2% 。二倉面篦板全部為盲板結構。開孔率低,一倉面篦板過料能力小,篦板的過料能力估算公式為:磨機有效斷面積×總填充率×開孔率×排料充滿度×排料速度×?xí)r間。從公式分析:開孔率低,過料能力小。為了提高過料能力,只有提高總填充率或排料速度。只有通過提高風速,才可提高排料速度。因磨機研磨體填充率受裝機容量限制,不能過高,只有當存料量多時,球和料的總填充率才高,但此情況下,磨內球料比小,粉磨效率低。由于此結構隔倉板中二倉面全部為盲板,通風幾乎全部只有經過中心圓。中心圓處的風速達4m/s以上,中心圓篩板中風速則達10m/s左右。因此,中心圓附近的物料極易在高風速的帶動下,直接從中心圓處直接快速通過。中心圓處風速高,通風阻力大。隔倉篦板(盲板)的結構圖片如下:

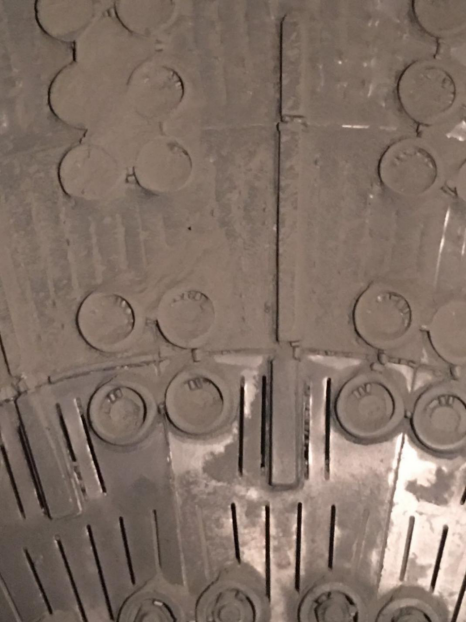

(2)出料篦板的過料能力較小,造成二倉內存料量多,粉磨效率低下。因出料篦板的篦縫易被小鋼鍛堵塞,造成實際篦板開孔率低。現出料篦板僅有近中心圓處未被堵塞,其他外圈全部被堵住。由于實際開孔率低,過料能力小,磨內存料量多,粉磨效率差,急停磨進磨檢查時,料層厚度近80mm左右,因此系統臺時低,電耗高。堵塞情況見下圖片。
二、 改進技術方案

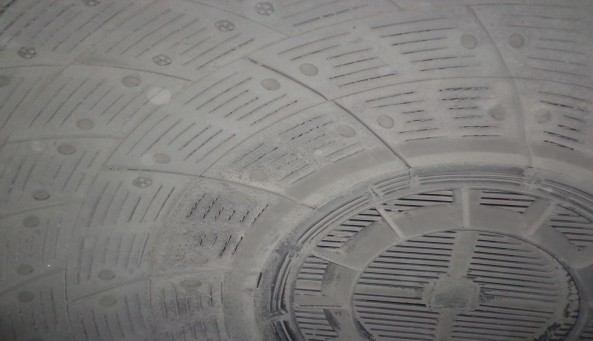

(1)采用防堵塞篦技術板改造隔倉板,加大隔倉板的過料能力,提高通風的均勻性,降低隔倉板阻力。對一倉面篦板采用弧形防堵篦板,其特點如下:設計的篦縫斜角為30°,使得物料從假趾角至拋滯角范圍內過料通暢,有效地防止了物料堵塞篦縫的可能性。開縫形式為單喇叭口型,單喇叭口朝下,坡度比雙喇叭口大,正面隔倉板篦縫為16mm反面喇叭口篦縫為24mm,通孔率為8%,篦板材質采用高硬度的中鉻合金襯板,耐磨且不易變形,可保證在使用過程中篦縫寬度不受用時間的影響。篦板形狀見下圖
為了防止篩分板因脫硫石膏水分大,粘糊篩板,將中間篩分板原篩縫寬度為2.5mm更換為篩縫度為4mm,確保不被粘糊。

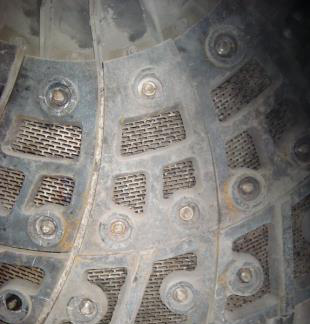

(2)對二倉面篦板采用最新zhuanli技術防堵塞篦板進行更換原盲板。其采取鏤空的篦板框架和篩縫為4~6mm篩板組合成出料篦板。由于篩板比較薄,厚度僅為6~10mm,鍛進入的部分少,極易在其它鍛的推動下,返回,即使是6mm左右的小鍛,也不易堵塞在篩縫中。由于鏤空的空間相對較小,鍛在其中的運動幅度不大,對篩板的磨損也較小。同時,由于篩板較薄,其彈性大,在運轉過程中,即使由于水分大時,少量物料易粘糊,也極易被彈出。因而在運轉中不易堵塞,也不易粘糊,因而過料能力強,通風阻力小。這種篦板在實際使用中可徹底解決鍛易堵塞易粘糊的缺點。本系統中篩板厚度為6mm,篩縫寬度為4mm。改進后,二倉面結構如下圖
(3) 出料篦板采用同二倉面防堵塞篦板結構,篩縫寬度為4mm,確保篩縫不被小的研磨體堵塞。開孔率根據系統正常循環負荷計算,確保過料能力適中,磨內球料比合理,提高粉磨效率。
(4) 對球鍛級配適當調整。系統打散分級機篩板篩縫寬度為1.2mm,入磨物料較細,但因改進前過料能力小,倉內存料量多,只得加大平均球徑,以提高粉磨能力。改進后,倉內存料量少,需適當減小平均球徑。改進前后一倉級配見到下表一
表一:一倉鋼球級配(一倉長度3.7m)
改進后,粉磨效率上升,臺時達115`120t/h,工序電耗下降為33kWh/t以下,降幅大于3kWh/t。盡管臺時上升,由于磨內粉磨效率高,出磨細度細,比表高,出磨提升機和選粉機運行電流幾乎未增加。三、 改進后效果改進時對二倉原鋼鍛用篩縫寬度為8mm的篩過篩,清理出部分碎小的鋼鍛,補充等量的規格為12×14的鋼鍛。
